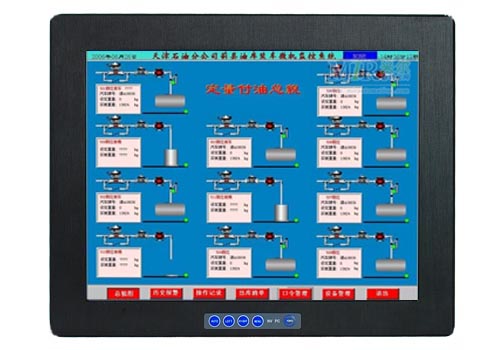

15寸嵌入式电阻显示器
- FPM-5150Z是一款嵌入式超薄型电阻工业平板显示器，配备15"分辨率为1024X768的液晶显示屏,350流明高亮度,背光使用时长大于50000小时，支持多种信号输入接口，包括VGA和AV，特殊需求可增加DVI接口；前面板OSD控制按键帮助用户针对不同的应用环境，将液晶显示屏幕调整到理想的使用状态；支持直流12V电源输入，特殊需求支持直流6～30V宽电压输入，电源接口采用紧固型航空插头，防止使用过程中意外脱落；触控屏幕采用高温五线电阻式，具有灵敏度高、防尘、防水、防油污、带手套亦可正常使用的优点，触控屏幕可灵活选择串口、USB端口与主机进行通讯
-
产品文档下载
- 功能特性
- 规格参数
- 订购信息
- 驱动下载
- 售后服务
►产品概述
型号：FPM-5150Z 是一款嵌入式超薄型电阻显示器，配备15"分辨率为1024X768的液晶显示屏,350流明高亮度,50000小时长背光，支持多种信号输入接口，包括VGA和AV，特殊需求可增加DVI接口；前面板OSD控制按键帮助用户针对不同的应用环境，将液晶显示屏幕调整到理想使用状态；支持直流12V电源输入，特殊需求支持直流6～30V宽电压输入，电源接口采用紧固型航空插头，防止使用过程中意外脱落；触控屏幕采用高温五线电阻式，具有灵敏度高、防尘、防水、防油污、带手套亦可正常使用的优点，触控屏幕可灵活选择串口、USB端口与主机进行通讯
FPM-5150Z嵌入式工业显示器支持面板嵌入式安装，只需4颗拉钩拧紧即可完成，安装和维护简便易行；透过VESA安装孔（视频电子标准协会平板显示器的物理安装界面）可构成壁挂、支架和旋臂等多种安装方式；前面板符合NEMA/IP65防水防尘标准，杜绝安装在控制柜时因现场飞溅的水滴和水蒸汽进入主机，影响设备运行；；整机镁铝合金模具加工成型，散热性能良好、使其能够适应工业现场恶劣的工作环境，适合应用于工厂自动化、机械制造、数控设备、纺织设备、通讯网络、电力自动化等工业场合
FPM-5150Z嵌入式工业显示器兼容WindowsXP、Windows7 、Embedded、Windows2000、Windows98、WindowsCE Embedded以及Linux等主流系统和嵌入式系统
►产品特点
•15"真彩液晶显示屏,分辨率为1024X768,背光使用长达50000小时
•前面板达到IP65防护等级,防止灰尘和溅射的水滴进入显示器
•超薄设计,节省机柜空间,抗冲击和振动
•坚固型电源端子,直流12V输入,满足工业现场应用
•高精度5线工业电阻式触摸屏,灵敏度高、点位精准、

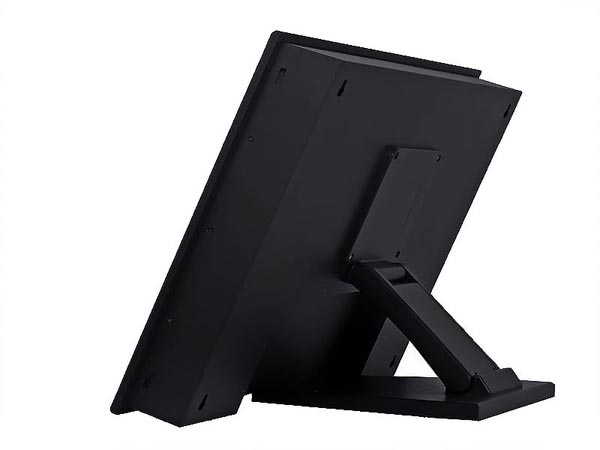

•同时支持面板嵌入式、标准VESA安装、台式、悬臂式等多种安装方式、用户可灵活选择安装方式
•面板的OSD薄膜控键、可帮助用户将液晶屏幕调整到理想使用状态
|
产品规格
|
15寸嵌入式电阻显示器
|
|
|

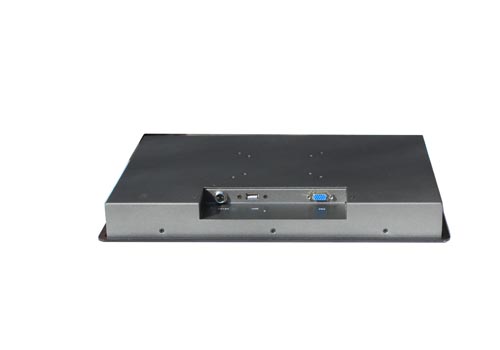

I/O接口
|
VGA
|
标配X1
|
|
HDMI
|
选配
|
|
|
DVI
|
选配
|
|
|
通讯接口
|
USB(RS-232可选）
|
|
|
电源接口
|
紧固型航空插头、防止意外脱落
|
|
|
液晶屏
|
显示屏
|
15" XGA TFT LED
|
|
屏幕比例
|
4:3
|
|
|
显示面积
|
306*230mm
|
|
|
分辨率
|
1024*768
|
|
|
亮度
|
350cd/m2
|
|
|
对比度
|
800:1
|
|
|
色彩
|
16M
|
|
|
反应时间
|
5ms
|
|
|
背光
|
LED
|
|
|
背光MTBF
|
50000小时
|
|
|
像素距离
|
0.297x0.297
|
|
|
视角
|
160(H)/160(V)
|
|
|
触摸屏
|
类型
|
15"五线高温模拟电阻式触摸屏
|
|
分辨率
|
4096*4096
|
|
|
相应时间
|
≤5ms
|
|
|
表面硬度
|
3H 压力1N/45
|
|
|
点击
|
250克力度，3500万次
|
|
|
笔画
|
250克力度，500万次
|
|
|
响应时间
|
<5ms
|
|
|
透光率
|
92%
|
|
|
通信接口
|
RS232/USB(可选）
|
|
|
精度测试
|
触摸无漂移、线性误差<1.5%
|
|
|
防尘/防水
|
标准NEMA＆12 IP65标准
|
|
|
恒温恒湿测试
|
85℃/90%RH/1000hrs
|
|
|
高温测试
|
85℃/1000hrs
|
|
|
机构参数
|
面板箱体
|
镁铝合金材质激光切割成型、拉丝氧化工艺
|
|
符合标准NEMA IP65等级
|
||
|
安装方式
|
嵌入式安装、配合支架可 VESA 安装
|
|
|
电源输入
|
12V直流电源（可选6-30V）
|
|
|
重量
|
3.2KG
|
|
|

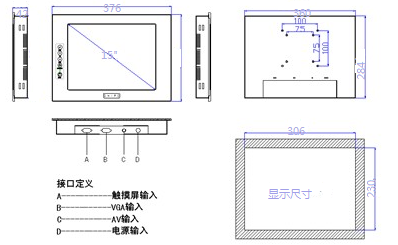

总体尺寸
|
376*300*42mm(宽X高X深）
|
|
|
箱体尺寸
|
360x284x37mm（宽X高X深）
|
|
|
开孔尺寸
|
362X286Xmm（宽X高
|
|
|
环境参数
|
工作温度
|
0℃～60℃（32～122°F）
|
|
存储温度
|
-20～70℃（-4～158°F）
|
|
|
相对湿度
|
10～95%@40℃（无凝结）
|
|
|
振动指数
|
50～500Hz，1.5G。0.15mm峰值
|
|
|
冲击指数
|
10G（11ms）
|
|
|
随机配件
|
质保卡X1份、合格证X1份、说明书X1份、12V电源X1个(航空插头）、电源后背式组装盒X1个、标准嵌入式挂钩X1套、国标电源线X根。
|
|
|
产品型号：
|
15"嵌入式电阻显示器
|
|
FPM-5150Z-C
|
15”VGA TFT LCD/VGA输入/串口电阻触摸屏
|
|
FPM-5150Z-U
|
15”VGA TFT LCD/VGA输入/USB电阻触摸屏
|
|
FPM-5150Z
|
15”VGA TFT LCD/VGA输入/玻璃屏幕保护
|
