单元

型号

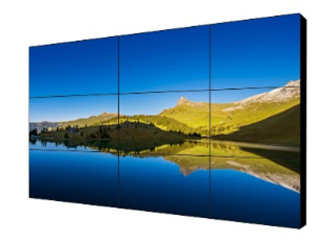

46寸液晶拼接屏规格、参数

液晶面板

类型

46”SAMSUNG LED Panel

双边拼缝

1.7mm

单元尺寸

1020.02*574.61mm

图像分辨率

1920(H)×1080(V)

像素间距

0.53025mm(H)×0.53025mm(V)

亮度

520(cd/m2)

对比度

5000:1

响应时间

8ms

显示色彩

16.7M

视角

178°(H)/178°(V)

图像

屏幕比例

16:9

画质补偿技术

LTI、CTI

运动补偿技术

AUTO MOVE

滤波器

3D梳状滤波，数字降噪

视频制式

PAL、NTSC

信号接口

复合视频输入

CVBS(BNC)×1；

复合视频输出

CVBS(BNC)×1

电脑信号输入

VGA(DB-15)×1；1920×1080@60Hz向下兼容

数字信号输入

DVI(DVI-I)×1；HDMI×1；1080P(1920x1080)向下兼容

内置拼接控制器

系统集中控制输入

RJ45(RS232)×1；RJ45(ISP)×1；TCP/IP

系统集中控制输出

RJ45(RS232)×2

系统

自动温控系统

自动根据设定的工作温度和实际机器温度，控制风扇的运转、减小噪音、节约能耗、提高液晶拼接单元的稳定性和可靠性

定时开关机功能

智能开关机，用户可自由设置时间段以实现大屏幕定时开机、定时关机，方便客户使用

预案管理功能

16组大屏显示预案、矩阵联动，支持预案轮巡，方便客户管理、使用

字幕功能

客户可根据自身需求进行字幕内容的设定，在屏幕的上方/下方显示，背景透明度可调，这样既可以达到宣传展示，也可以对一些特殊功能进行说明，字幕可实现拼接

操作方式

电脑集中控制

总线控制

I²C

平均无故障时间

60000小时

电源

宽电压设计

100～240V

功耗

120W

结构

边框尺寸

1.7mm

外形尺寸

1021.98×574.61×68.1mm (宽×高×深)

显示区域尺寸

1018.3mm×572.91mm(宽×高)

安装孔位

590.5mm×390mm(宽×高)

外壳材质

全金属外壳，防静电，防磁场，防强电场干扰

安装方式

落地机柜、壁挂式、前维护式、嵌入式、吊装式安装

重量

整机毛重(含包装)

约25Kg

整机净重

约20Kg

环境

存储温度

-20℃～65℃

工作温度

0℃～55℃

工作湿度

10%～90%
